Производство газовых насосных станций (ГНС)

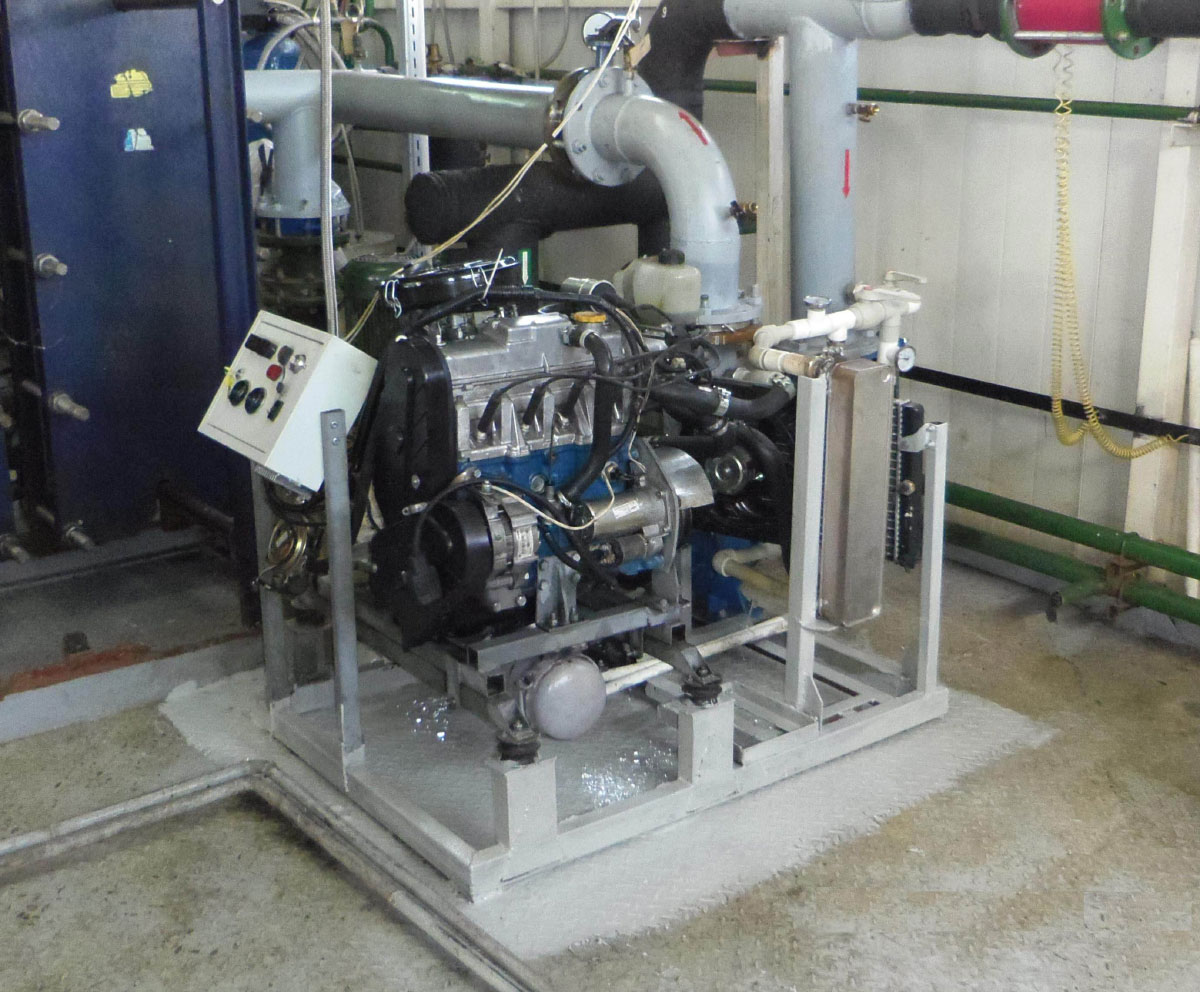

Газовая насосная станция на базе двигателя внутреннего сгорания и центробежного консольного насоса предназначена для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, с температурой от -10 до 105°С. Применяется в жилищной коммунальной сфере для циркуляции технической воды в системе отопления и водоснабжения.

ГНС отличается блочной конфигурацией и содержит: двигатель ВАЗ21083, насос консольный типа 1К с торцевым уплотнением, теплотехническое оборудование для утилизации тепла с охлаждения двигателя и дымовых газов, систему глушителей выхлопа и звукоизоляционный кожух с пультом управления. Система управления оснащена противоаварийной автоматикой, в случае аварийного останова ГНС, автоматически происходит запуск электрического насоса абонента. Станция может располагается как внутри здания, так и снаружи.

Технические характеристики ГНС:

Условное обозначение агрегата: ГНС-100РП65/200
Где: ГНС – газовая насосная станция
100-65/200 – марка комплектующего насоса 1К
РП – привод на насос - ременная передача

Модель

ГНС-100РП65/200

ГНС-80РП65/160

Тип насоса

Центробежный консольный 1К

Подача, м3/час(л/с)

100 (27,8)

50 (13,9)

Напор, м

50

32

Давление на входе в насос, МПа (кгс/см2), не более

0,6 (6,0)

0,6 (6,0)

Частота вращения насоса, об/мин

2900

2900

Допускаемый кавитационный запас, не более, м*

4,5

4,0

Тип двигателя

ВАЗ 21083

Управление оборотами двигателя

Электронное, ручное

Рабочее количество оборотов двигателя, об/мин

2000

Запуск двигателя

Электрический стартер

Топливо

Природный газ (NG)

Давление газа, кПа

1,5 – 3,0

Расход газа, м3/час на 1кВт нагрузки

0,4

КПД общий (использование топлива), %

80

КПД привода, %

30

КПД тепловой, %

50

Уровень шума, не более, дб

62

62

Габаритные размеры, мм

1300х850х1040

1300х850х1040

Масса нетто, кг

317

305



Декларация соответствия ЕАС: №ЕАЭС № RU Д-RU.АЛ16.B.71963 от 19.04.2017 г.

Расчет энергоэффективности, на примере квартальной блочной газовой котельной имеем:

  • центробежный насос WILO BL 65/170-15/2 с электродвигателем мощностью 15 кВт.
  • ГНС-100РП65/200 (удельный расход газа 0,4 м3 на 1 кВт энергии, КПД по теплу – 50%).

Наименование

Значение

Формула расчета, примечание

Стоимость электроэнергии

5,61 руб./кВт.ч



Стоимость природного газа

6,10 руб/м3



Затраты при работе сетевого насоса на электроэнергию

84,15 руб./час

15кВт * 5,61 руб./кВт.час

Затраты при работе ГНС на природный газ
(за вычетом возврата утилизированной тепловой энергии, КПД 50%)

18,30 руб./час

15кВт * 0,4м3/кВт.час *
(100%-50%)/100 * 6,10 руб./м3

Экономия без учета эксплуатационных затрат

47 412 руб/мес.

(84,15руб/час. – 18,30руб/час.) *
24часа * 30 дней

Эксплуатационные затраты в месяц

7 000 руб./мес

Замена масла, фильтра 3 раза

Ремонт поршневой группы двигателя

10 000 руб./сезон

Через 4400 часов или 6 месяцев
непрерывной работы (170000 км пробега)

Итого экономический эффект  за отопительный сезон (7 месяцев)

232 472 руб.

(47412 руб/мес. – 7000 руб./мес.) * 6мес. – 10000 руб.
(с учетом суммарного планового простоя
ГНС на ТО = 1 месяц)
